De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn. Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een bepaalde drempelspanning. De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc.

De isolator wordt direct achter de 230V aansluiting van uw boot geïnstalleerd. De doorlaatspanning van de galvanische isolator is hoger dan het potentiele verschil tussen metalen. Hierdoor zal deze spanning niet voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.

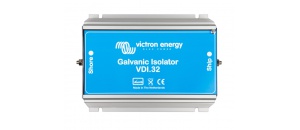

• Galvanic Isolator Waterproof (potted)
• Maximale stroom 32 A
• Piek stroom (20 ms) 3200 A
• Aansluiting 2 x draadeind M6
• Materiaal Geanodiseerd aluminium
• Bescherming IP 67
• Gewicht 1 kg
• Afmetingen (hxwxd) 63 x 164 x 235 mm
